리니어, 50Ohm IF 이득·소비 전력 450mW 미만 블록 앰프 출시

리니어 테크놀로지 코리아(대표 홍사곽)는 20MHz 에서 1GHz 이상의 50Ohm 환경일 때 높은 동적 범위를 달성하는 15.5dB 이득 블록 앰프(제품명: LTC6431-15)을 출시했다고 발표했다.

이 제품은 최첨단 SiGe 공정으로 제조되며 2가지 성능 등급 제품을 이용할 수 있다고 리니어측은 설명했다. 240MHz일 때, A등급 제품의 OIP3는 일반적으로 47dBm이며 전체적인 테스트를 통해 최소 44dBm 이 될 수 있도록 보증 되며, 잡음 수치는 3.33dB 로, 1nV/√Hz의 입력 기준 앰프 잡음에 부합한다. 소비 전력은 450mW 미만에 불과하며, 저잡음 및 낮은 왜곡의 특징이 결합되어 고성능 중간 주파수 통신과 CATV 애플리케이션에 필요한 폭넓은 동적 범위를 제공한다.

사용하기 쉽고 안정적인 LTC6431-15는 입력 및 출력은 내부적으로 50Ohm와 매칭된다. 따라서 필요한 외부 부품은 DC 블록킹 커패시터와 RF 바이어스 초크뿐이다. 이 제품은 단일 5V 전원에서 2V 이상의 리니어 출력 스윙 동작을 제공한다. P1dB는 일반적으로 20.6dBm 이며, 선형성은 17dBm 출력 전력까지 유지된다.

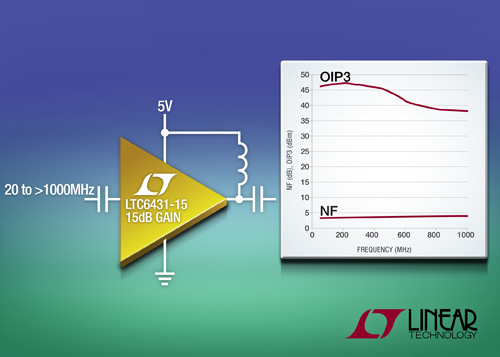

▲ 1GHz 이상에서도 뛰어난 선형성을 갖춘 이득 블록 앰프

리니어의 신호 컨디셔닝 & 고주파수 제품 담당 에릭 소울(Erik Soule) 부사장은 "LTC6431-15는 리니어 테크놀로지 최초의 RF 방식 이득 블록으로, SiGe 공정을 사용해 GaAs 수준의 성능을 달성하는 유일한 제품이다"라면서 "그 결과는 뛰어난 AC 성능, 우수한 반복성 및 온도, 전원 전압, 주파수, 출력 전력에 대한 안정성이다"라고 말했다.

LTC6431-15는 최상의 열 성능과 낮은 인덕터스를 위해 노출형 패드를 갖춘 4mm x 4mm QFN-24 패키지로 공급된다. 이 제품은 -40°C ~ 85°C 케이스 온도에서 동작할 수 있도록 규정되었다. A급 버전에 대한 가격은 1,000개 수량 기준으로 개당 4.89달러이며 B급 버전은 1.89 달러로 책정되어 있다. 제품에 대한 자세한 정보는 www.linear.com/product/LTC6431-15 에서 확인할 수 있다.

김원영 기자 goora@noteforum.co.kr
